Requisiti elettrici
Confermare la capacità, la tensione primaria e secondaria, la frequenza, il gruppo vettoriale e le esigenze di commutazione.

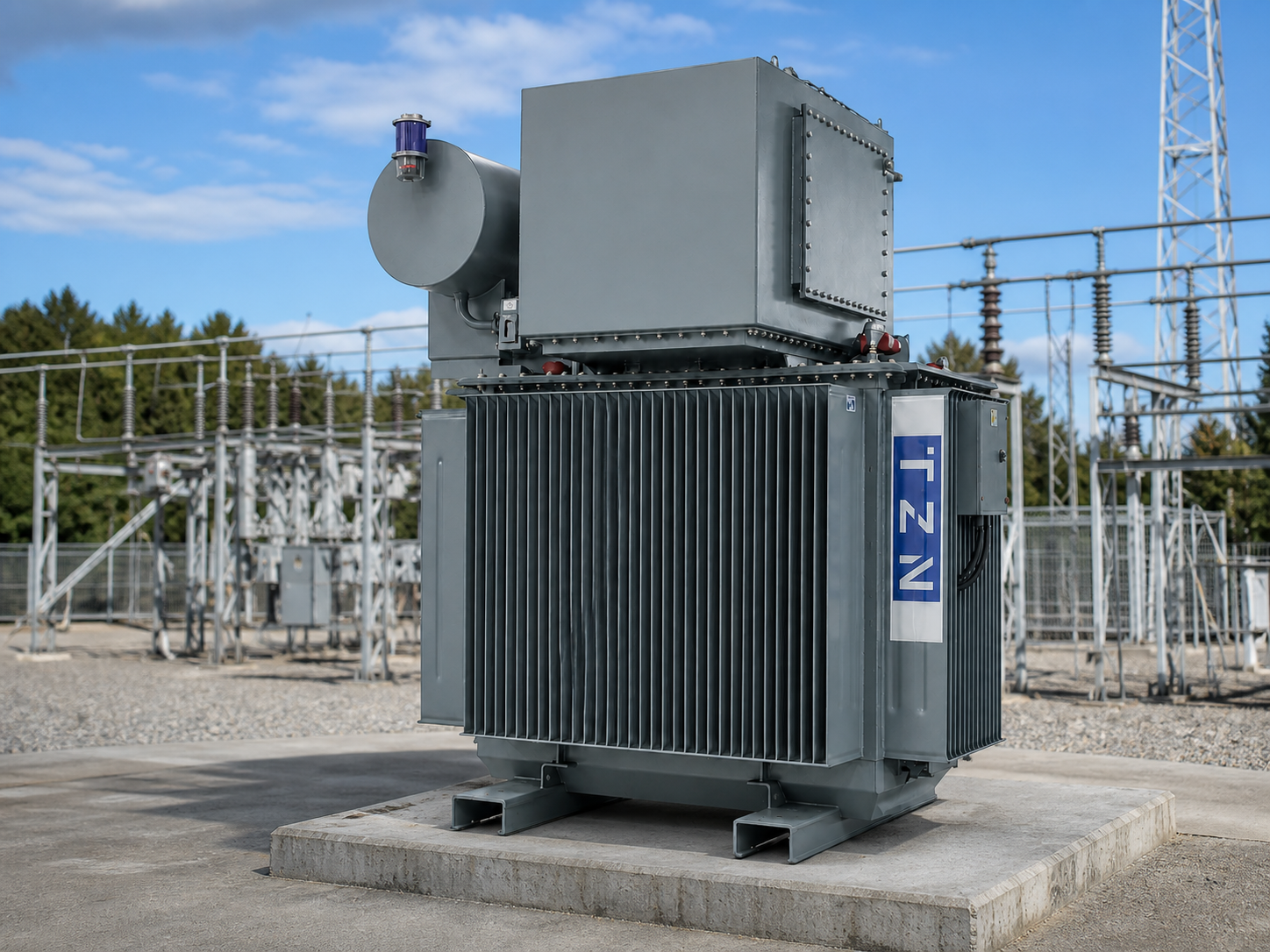

Distribuzione di energia
Soluzioni per trasformatori per reti di distribuzione di energia
L'infrastruttura di distribuzione affidabile dipende dalla selezione del trasformatore che corrisponde alla tensione di rete, al carico, alla protezione e alle aspettative di servizio.
Contesto applicativo
Inizia con le condizioni operative, non un'etichetta generica del prodotto
Utilities e reti di distribuzione privata hanno bisogno di attrezzature affidabili, documentazione tecnica chiara e configurazioni manutenbili.
Il flusso di lavoro di ingegneria di TZN inizia con i dati elettrici del progetto, l'ambiente di installazione, gli standard applicabili, la portata di consegna e i requisiti di documentazione.
- Coordinamento della tensione e del gruppo vettoriale
- Recensione di perdita ed efficienza
- Protezione e progettazione degli accessori
- Valutazione delle condizioni di servizio e di installazione
Elenco di controllo dell'ingegneria
Specifiche domande per risolvere presto
Il primo allineamento riduce le revisioni in seguito nella progettazione, test, logistica e installazione del sito.
Sito e ambiente
Definire le aspettative di installazione interna o esterna, condizioni ambientali, altitudine, accesso, rumore e custodia.
Test e documentazione
Concordare test di routine, test di qualsiasi tipo o speciali, disegni, certificati e fasi di approvazione prima della produzione.
Aree di applicazione correlate
I progetti complessi spesso abbracciano più di un settore. Esaminare la guida applicativa adiacente prima di finalizzare la specifica.
Energia solare e rinnovabile
I progetti solari ed eolici possono esporre i trasformatori a mutevoli profili di carico, armoniche, variazioni di temperatura ambiente e requisiti di codice a griglia.
Per saperne di piùServizi industriali
Le strutture di produzione spesso combinano carichi esigenti, picchi operativi e rigorosi requisiti di continuità.
Per saperne di piùOlio e gas
I progetti di petrolio e gas possono coinvolgere luoghi remoti, ambienti esigenti e documentazione dettagliata del progetto.
Per saperne di piùQuali informazioni sono necessarie per una prima recensione del trasformatore?
Fornire l'applicazione, la capacità, i livelli di tensione, la quantità, l'ambiente di installazione, la posizione di consegna standard e target applicabile.
È possibile adattare la configurazione alle specifiche del progetto?
Il flusso di lavoro personalizzato del trasformatore è destinato a catturare i requisiti di tensione, raffreddamento, avvolgimento, accessori e documentazione specifici del progetto.
Come vengono concordati test e certificati?
L'ispezione e il campo di prova devono essere definiti durante la quotazione e confermati prima dell'inizio della produzione.
Ingegneria dell'applicazione
Abbina la pianificazione della rete, la protezione e il costo del ciclo di vita prima di selezionare una valutazione
Un trasformatore di distribuzione si trova all'interno di una rete con livelli di guasto, impostazioni di protezione, diversità di carico e crescita futura definiti. Il processo di selezione richiede quindi più dei kVA e della tensione nominali. Il gruppo vettoriale, l'impedenza, l'intervallo delle prese, la filosofia di messa a terra, il carico neutro e le funzioni di cortocircuito influenzano tutti il modo in cui l'unità si comporta con il sistema circostante.
Le perdite meritano una revisione specifica del progetto perché l'effetto economico delle perdite di carico e di carico cambia con l'utilizzo. I limiti di rumore, le autorizzazioni interne, la ventilazione, la strategia antincendio e l'accesso alla manutenzione possono essere altrettanto importanti nelle sottostazioni urbane, negli sviluppi commerciali e nelle reti di utilità.
Un'offerta tecnica utile rende visibili le ipotesi. Dovrebbe identificare lo standard applicabile, le condizioni di servizio, il materiale di avvolgimento ove applicabile, il metodo di raffreddamento, gli accessori, i test di routine e il pacchetto di documentazione. Ciò offre ai team dei servizi pubblici, dei consulenti e dell'EPC una base comune per il confronto.
TZN Trafo è un produttore turco di trasformatori di potenza e distribuzione a Mersin. Fondata nel 2019 e supportata dai 40+ anni di esperienza industriale del Gruppo TZN, l'azienda sviluppa soluzioni di trasformatori specifiche per le utility, gli appaltatori EPC, gli sviluppatori di energia rinnovabile e gli operatori industriali.
FAQ tecniche
Domande frequenti sui trasformatori per le reti di distribuzione di energia
Risposte dirette per ingegneri, team di approvvigionamento e appaltatori EPC. Le specifiche del progetto e la quotazione approvata rimangono autorevoli.
Come viene selezionata una valutazione del trasformatore di distribuzione?
Utilizzare la domanda misurata o calcolata, la diversità, l'avvio del motore, la crescita futura e la politica di carico accettabile. Il carico collegato totale da solo è raramente una base sufficiente.
Perché l'impedenza del trasformatore importa?
L'impedenza colpisce corrente di cortocircuito, regolazione della tensione e funzionamento parallelo. Esso deve essere coordinato con protezione e il resto della rete.
Quando è considerato un disegno ermeticamente sigillato?
Può essere considerato dove un sistema di olio compatto e sigillato e una ridotta manutenzione del sistema di olio di routine si adattano all'installazione. La selezione finale dipende dalla valutazione, dall'ambiente e dalle specifiche.
I trasformatori possono funzionare in parallelo?
Sì, quando i rapporti di tensione, le posizioni di rubinetto, i gruppi vettoriali, l'impedenza e altre condizioni operative sono compatibili. Lo studio di cooperazione parallela dovrebbe essere completato prima dell'energia.
Quali documenti vengono normalmente esaminati?
Tipici documenti di progetto includono disegni, dati della targhetta, garanzie di perdita, rapporti di prova di routine, manuali e certificati concordati.
Richiedi una consulenza tecnica per il tuo progetto di distribuzione di energia.
Condividi i tuoi requisiti di progetto con il team di ingegneria TZN.
