Transformateurs de puissance

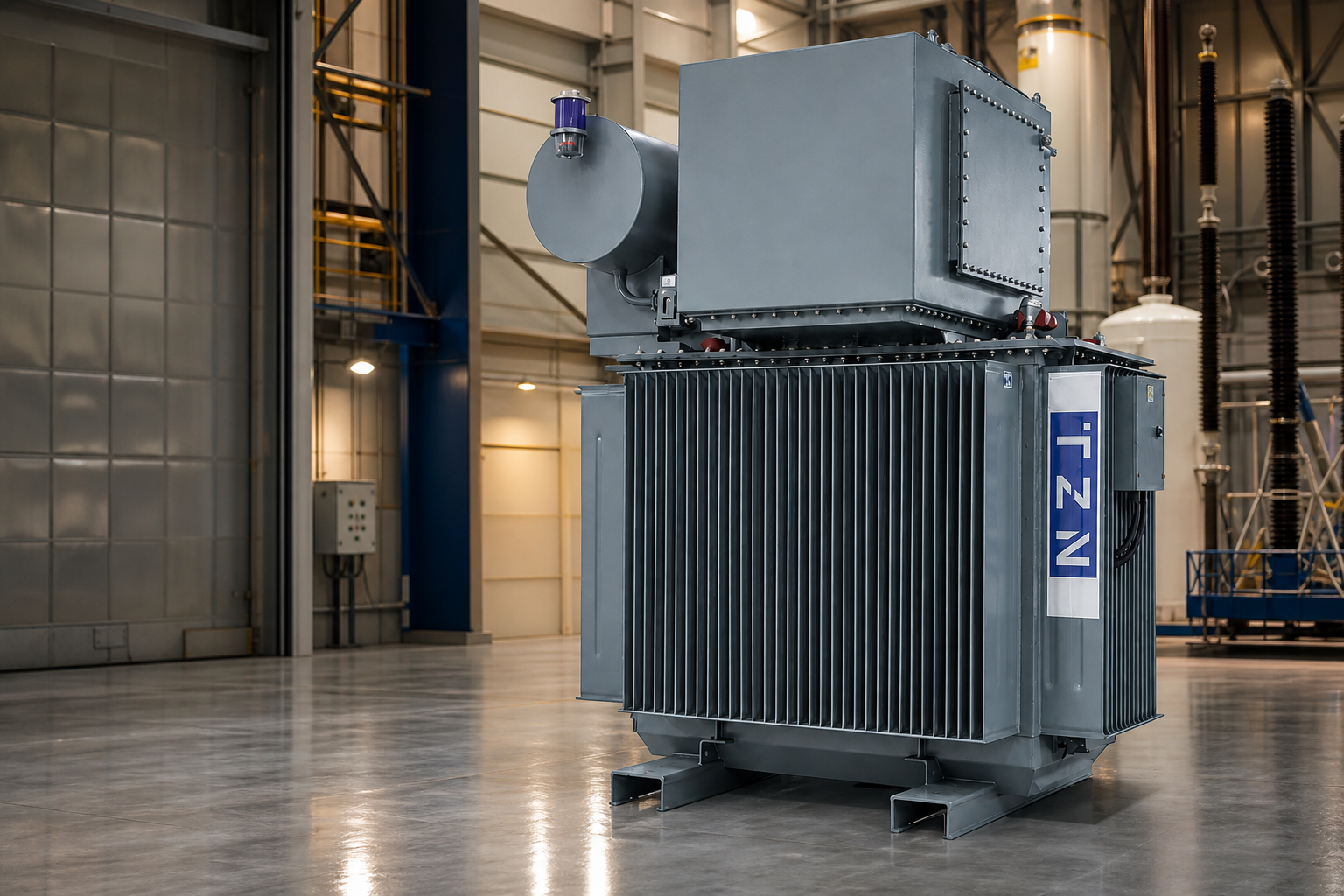

Transformateurs de puissance — 5 MVA à 100 MVA, jusqu'à 154 kV
Projets de transformateurs de puissance coordonnés depuis le service électrique et le système d'isolation jusqu'à la documentation de refroidissement, de prise, de test, de transport et de livraison.
Présentation du produit
Commencez par le réseau et les tâches d'exploitation
Projets de transformateurs de puissance coordonnés depuis le service électrique et le système d'isolation jusqu'à la documentation de refroidissement, de prise, de test, de transport et de livraison.
TZN Trafo examine le transformateur demandé dans le cadre du système électrique environnant. La conception proposée, les valeurs garanties, les accessoires, les tests et la documentation sont définis pour chaque projet individuel.
Contextes d'application typiques
- Projets de production et de transport
- Sous-stations utilitaires et industrielles
- Projets d'énergie et d'infrastructures
- Installations d'interconnexion au réseau
Priorités de spécification
Informations qui façonnent la conception du transformateur
Ces entrées établissent la base technique du devis, de l'examen technique, des tests et de la livraison.
Profil de charge et étapes de refroidissement
Définissez cette exigence dans la demande et confirmez-la dans le devis approuvé et la documentation du projet.
Tâches d'impédance et de court-circuit
Définissez cette exigence dans la demande et confirmez-la dans le devis approuvé et la documentation du projet.
Exigences de changement de prise
Définissez cette exigence dans la demande et confirmez-la dans le devis approuvé et la documentation du projet.
Enveloppe de transport et accès au site
Définissez cette exigence dans la demande et confirmez-la dans le devis approuvé et la documentation du projet.
Inspection, tests et documentation
Définissez cette exigence dans la demande et confirmez-la dans le devis approuvé et la documentation du projet.
Cadre de spécifications techniques
Les valeurs sont confirmées pour la tâche exacte du projet
Ce tableau définit la chaîne d'informations et de preuves requises pour la comparaison. Il ne présente pas de notes de catalogue non vérifiées.
| Zone de spécifications | Entrée du projet à confirmer | Dossier d'approbation |
|---|---|---|
| Service électrique | Puissance nominale, rapport de tension, fréquence, phases et profil de charge | Fiche technique et devis approuvé |
| Interface système | Groupe vectoriel, impédance, mise à la terre, niveau de défaut et fonctionnement en parallèle | Schéma unifilaire et données garanties |
| Contrôle de tension | Plage de prises, taille de pas et exigences de fonctionnement hors circuit ou en charge | Dessins approuvés et philosophie de contrôle |
| Conception thermique | Classe de refroidissement, température ambiante, altitude et surcharge | Plaque signalétique, calculs et base de test |
| Pertes | Garantie à vide et perte de charge avec la tolérance applicable | Détails garantis et rapport de test de routine |
| Matériaux | Conducteur de bobinage, fluide isolant et restrictions spécifiques au projet | Programme de matériaux approuvé |
| Accessoires | Protection, alarmes, surveillance, équipements terminaux et périmètre de triage | Liste des accessoires et dessins de câblage |
| Vérification | Norme régissant les tests de routine, les types demandés ou les tests spéciaux | Plan d'inspection et rapports de tests traçables |
Options spécifiques au projet
Décisions de configuration examinées lors de l'ingénierie
La disponibilité et la sélection finale dépendent de la notation, de l'étude du système, de la norme de destination, des conditions du site et du devis approuvé.
Étapes de refroidissement
La terminologie ONAN, ONAF ou OFAF peut être évaluée le cas échéant ; le devis approuvé définit l'agencement et les caractéristiques de refroidissement réels.
Régulation de tension
Les exigences de changement de prise hors circuit ou en charge sont examinées par rapport à la philosophie de fonctionnement et aux études de réseau.
Performances du système
Le niveau d'isolation, l'impédance, les pertes et les fonctions de court-circuit sont coordonnés avec les spécifications du projet.
Transport et montage
La masse, l'enveloppe de transport, le levage, la manutention des huiles et l'accès au site sont pris en compte avant le gel de la configuration.
Aucune revendication de disponibilité générique : Les choix de refroidissement, de piquage, de conducteur, de fluide isolant, d'accessoires et de surveillance ne sont publiés qu'après avoir été confirmés pour le transformateur proposé.
De la demande à la livraison
Une décision produit traçable
Les réclamations sur les produits ne sont utiles que lorsqu'elles restent liées aux spécifications du projet et au transformateur livré.
Définir
Application, évaluations, conditions du site, norme, interfaces et exigences d'acceptation.
Révision
Offre technique, écarts, valeurs garanties, dessins et planning des documents.
Vérifier
Plan d'inspection, tests de routine, tests spéciaux convenus et rapports de tests traçables.
Livrer
Plaque signalétique, manuels, emballage, portée du transport et dossiers finaux du projet.
Documents d'ingénierie
Lot de documents à définir avant production
La liste de problèmes réelle suit le contrat et le calendrier des documents approuvés. Les PDF génériques ou sans rapport ne sont pas présentés comme preuve de produit.
Documents d'approbation
Fiche technique, données garanties, disposition générale, plan du terminal et liste des déviations approuvées.
Contrôle et essais
Plan d'inspection, procédures convenues, rapport d'essai de routine et preuve de type ou d'essai spécial applicable.
Enregistrements de livraison
Données de la plaque signalétique, manuels, dossiers d'emballage, certificats et registre des documents finaux pour l'unité livrée.
FAQ produit
Questions avant de demander des transformateurs de puissance
Réponses directes pour les équipes d'approvisionnement EPC, utilitaires, industriels et d'énergies renouvelables.
Quelles données doivent être incluses dans la première demande ?
Fournir l'application, la capacité requise, la tension primaire et secondaire, la fréquence, la quantité, la destination, l'environnement d'installation, la norme régissant et le calendrier cible.
Les calibres et accessoires sont-ils sélectionnés à partir d'un catalogue fixe ?
La configuration finale est confirmée par rapport aux obligations du projet. Le devis approuvé identifie les classifications, accessoires, garanties, tests et exclusions applicables.
Comment sont définis les normes et les tests ?
Nommez la norme en vigueur, l'édition, la spécification de l'employeur et les modifications apportées aux services publics. Les exigences en matière de tests de routine, de type et spéciaux doivent être convenues avant la fabrication.
Quelle documentation les acheteurs doivent-ils demander ?
Définir les dessins requis, les détails techniques garantis, le plan d'inspection, les rapports d'essais, les certificats, les informations sur la plaque signalétique, les manuels et le registre des documents finaux.
